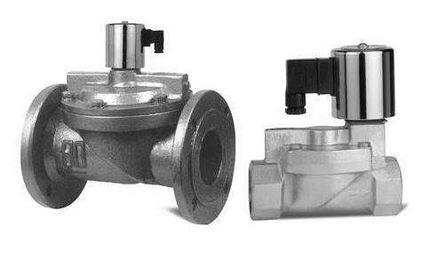

ZCS 水用电磁阀(原型号DF)

产品品牌：民达
规格型号：ZCS/ZCT

产品介绍

ZCS(ZCT)液用电磁阀(原型号DF)

产品介绍：
一、用途
　　本阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低。

二、型号规格说明
三、原理
本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

四、技术参数

工作介质	水、粘度≤4°E油及其它非腐蚀性液体
介质温度°C	≤85
公称压力（Mpa）	1.0
工作压差（Mpa）	0.05～1.0							0.1～1.0						0.15～1.0
阀门材质	铸铁，铸钢，不锈钢304
电源电压	AC200V，DC24V 其余规格可作特殊订货
流量系数（Kv）	按JB/T7352-94规定
泄漏量（ml/min）	按JB/T7352-94.F规定
公称通径（mm）	10	15	20	25	32	40	50		65	80	100	125	150		200	250	300
功耗(VA)	17								30

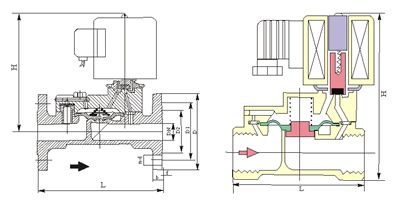

五、安装尺寸

公称通径 DN	内螺纹连接					法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	112	80	¹/₂
20	119	80	³/₄
25	130	90	1	130	60	115	85	65	16	3	4-Φ14
32	137	140	1¹/₄	137	180	140	100	76	18	3	4-Φ18
40	152	156	1¹/₂	152	200	150	110	84	18	3	4-Φ18
50	164	180	2	164	230	165	125	99	20	3	4-Φ18
65				222	290	185	145	118	20	3	4-Φ18
80				253	310	200	160	132	22	3	8-Φ18
100				260	350	220	180	156	24	3	8-Φ18
125				315	400	250	210	184	26	3	8-Φ18
150				350	480	285	240	211	26	3	8-Φ22
200				390	600	340	295	266	26	3	8-Φ22
250				430	730	395	350	319	28	3	12-Φ22
300				480	850	445	400	370	28	4	12-Φ22
