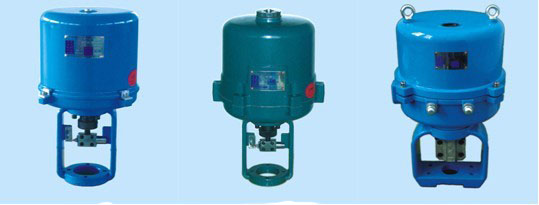

3810/3410型电动执行器

产品品牌：上海民达
规格型号：3810/3410电动执行器

产品介绍

执行器功能特点和应用范围

3810系列直行程电动执行器，是以AC220单相交流电为电源，接受来自 DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用导电塑料电位器、精度高、等特点，角行程调节机构组合成、高性的电动调节阀。因此被用于冶金、发电、石化、造纸、轻工等工业部门。

L直行程防爆型 R角行程

执行器主要特点：

1、执行器设计有伺服系统（另配伺服放大器），接入D～20mA（或DC1～5V）信号和AC220V单相电源工作。内设接线端子，接线很为简便。
2、执行器的关键部件─控制器，采用混合集成电路，用树脂密封浇铸，外形为匣状，体积小，性高。
3、驱动量的反馈检测采用导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会发出指示信号。
5、用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6、用状态选择开关可以设定（正、反动作）。
7、用状态选择开关可以设定输入信号为（D～20mA或DC1～5V）。
8、调整工作点（始点）和行程（终点）简单易行。
9、当突然断电时，能阀芯自锁。
10、采用同步皮带传动，了噪音。
11、保护功能，额定负载时，能实行状态自锁，故障发生时，能起动保护，并可反向运行取消保护。

主要技术参数

	参数名称		3810系列	3410系列
控制机构	输入信号		4～20mADC或1～5VDC	220VAC开关信号
	开度信号		4～20mADC(负荷电阻500Ω以下)	反馈4～20mADC或0～1.0KΩ
	死区		0.8～1.0%可调到0.4%
	零点调整		25%
	量程调整		20～100%
	基本误差、回差		1.0%
	控制限位、开关		开侧、闭侧	开侧、闭侧
	开度检测		精密导电塑料电位器	精密导电塑料电位器
动力	电源		AC220±10% 50Hz	AC220±10% 50Hz
	驱动电机		AC可逆单相齿轮减速电机	AC可逆单相齿轮减速电机
	耗电功率	A型	50 VA	50 VA
		B型	150 VA	150 VA
		C型	220 VA	220 VA
		D型	350VA	350VA
附属机构	过载保护单元		A、B型任选，C、D型必备
	力矩开关		角行程可以安装（选择件）	角行程可以安装（选择件）
	空间加热器		选择件，但防爆型不装	选择件，但防爆型不装
	手动机构		便携式手动曲柄	便携式手动曲柄
安装条件	环境温度		普通型无加热器-10℃～＋60℃	普通型无加热器-10℃～＋60℃
			普通型有加热器-35℃～＋60℃	普通型有加热器-35℃～＋60℃
			防爆型-10℃～＋60℃	防爆型-10℃～＋60℃
	允许振动		1.5G以下	1.5G以下
	相对湿度		普通型95%以下,防爆型45～85%	普通型95%以下,防爆型45～85%
	环境气体		无腐蚀性气体	无腐蚀性气体
	接线口		普通A、B、C型2-PF1/2	普通A、B、C型2-PF1/2
			普通D型和防爆型2-PF3/4	普通D型和防爆型2-PF3/4
	配线口		信号线屏蔽并与电源线隔离
	保护等级		IP55	IP55
	防爆等级		EXd II BT4	EXd II BT4

环境条件

环境条件	普通型（S型）执行器	隔爆型（X型）执行器
环境温度	无空间加热器-10℃～60℃	-10℃～40℃
环境温度	有空间加热器-35℃～60℃	-10℃～40℃
相对湿度	95%以下	45%～85%
环境气体	无腐蚀气体
机械振动	1.5g以下

保护等级

IP55。隔爆等级Exd Ⅱ BT4。
过载保护
规格A、B型执行器可任选，规格C型执行器必配。

产品型号规格

产品性能参数

型号	额定输出力N	速度mm/s	******行程
381LSA-08 381LXA-08	800 800	4.2 4.2	30
381LSA-20 381LXA-20	2000 2000	2.1 2.1	30
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60
381LSB-50 381LXB-50	5000 5000	1.7 1.7	60
381LSC-65	6500	2.8	100
381LSC-99	10000	2.0
381LSC-160	16000	1.0
