低温紧急气动切断阀

产品品牌：民达
规格型号：DJQ

产品介绍

产品描述
  本产品适用于低温贮槽、槽车和罐车上切断和流通低温介质，并在出现故障时能及时切断介质。
  这种新型阀门具有结构简单、体积小、重量轻、密封、操作方便、启闭活、适用性广等优点，用于LO2、LN2、Lar、LNG及其他低温介质，具有火、、爆功能。
注意：
  根据国家有关标准，在LNG输出端口须配置紧急切断阀以LNG灌箱及槽车运输

主要技术参数

执行标准:JB/T7749-2005;JB/T9094-1999;JB/T4780-2002

公称通径:10mm~100mm

公称压力: 1.6MPa~6.4MPa

气源压力：0.3MPa

适用介质:LO2、LN2、Lar、LNG、etc等

适用温度:-196℃~+70℃

紧急切断温度：+70±5℃

连接形式:法兰，焊接

主要零件材料

阀体：ZG0Cr18Ni9

阀盖：0Cr18Ni9

阀杆：0Cr18Ni9

阀瓣：0Cr18Ni9

连接体：ZL101

缸盖：ZL101

阀瓣或密封圈:聚三氟乙烯

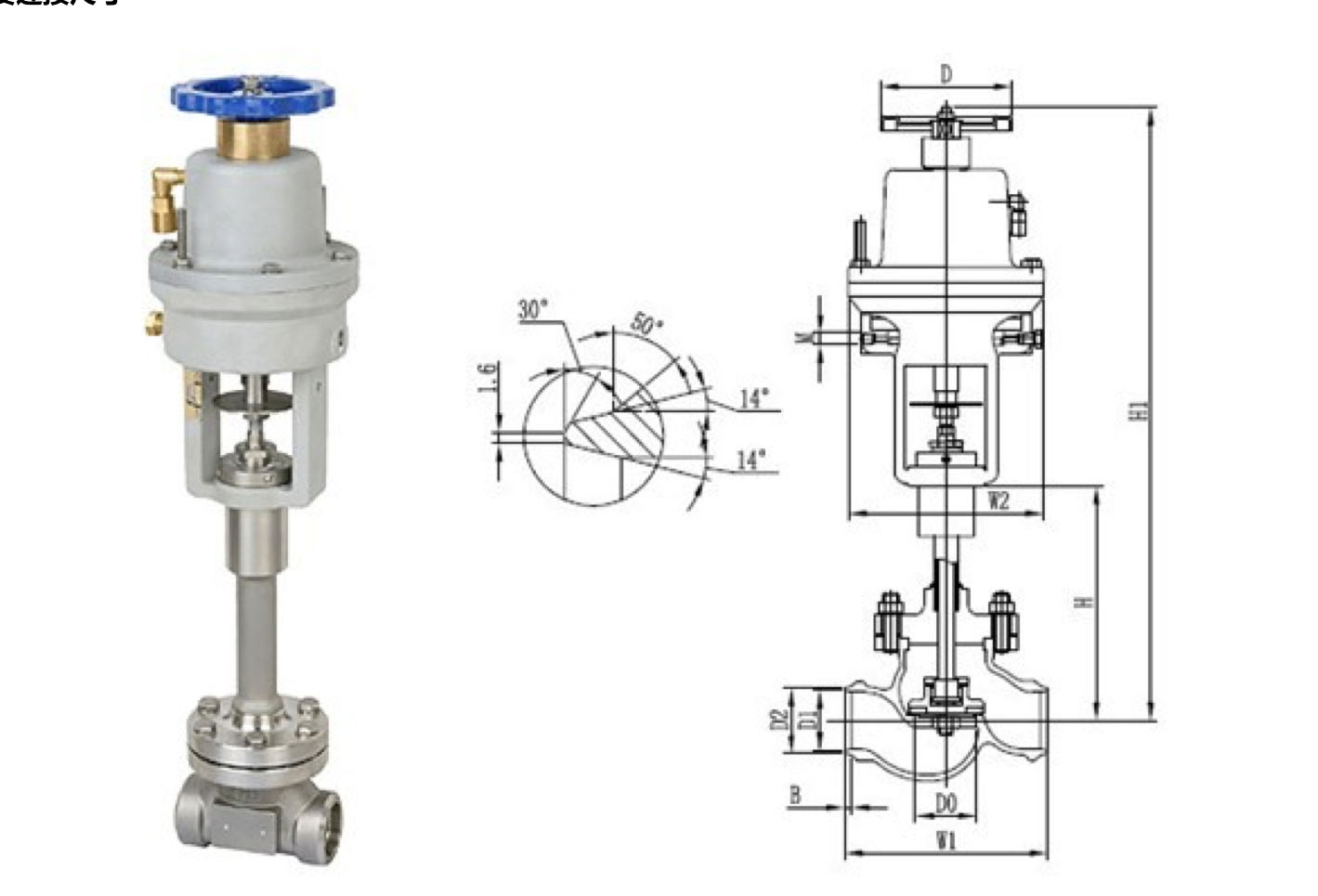

主要连接尺寸

产品型号	尺寸（mm）
产品型号	DN	H1	H	W1	D	D1	D2	b
DJQ-10	10	392	151	61	100	10	14.5	6
DJQ-15	15	392	151	61	100	15	18.5	6
DJQ-20	20	448	192	81	100	22	24.5	6
DJQ-25	25	448	192	81	100	26	28.5/32.5	6
DJQ-32	32	505	248	102	100	32	38.5	9
DJQ-40	40	505	248	102	100	42	45.5	9
DJQ-50	50	571	287	127	100	54	58	10
DJQ-65	65	571	287	150	100	68	71	10
DJQ-80	80	623	329	182	100	84	89	17
DJQ-100	100	623	329	200	100	104	109	15
