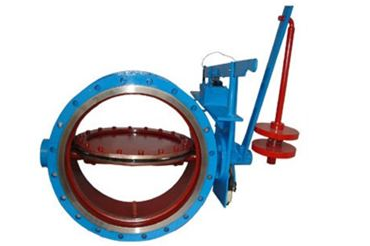

电磁式煤气安全切断阀

产品品牌：上海民达
规格型号：DMF-0.1电磁式煤气安全切断阀

产品介绍

1、简介
DMF-0.1型电磁式煤气安全切断阀由冶金工业部马鞍山钢铁设计研究院开发设计，本厂生产制造的新型换代产品。电磁式煤气安全切断阀不但克服了目前常用的电动阀切断速度慢、控制复杂等缺点，而且在停电时也能切断煤气。
本产品主要由电磁式启动器和密封性能良好的蝶阀配套组合而成，且有结构简单、操作方便、切断速度快和密封闭性能好等优点。密封圈一般为耐油橡胶，亦可提供聚四氟乙烯密封圈的产品。
2、技术规格
1、电磁铁一般按交流220V，电容量约为220VA供货（其他要求时本厂也可供货）。
2、阀的公称压力为PN0.6MPa.
3、蝶阀有关尺寸见附表1（法兰与JB81-59一致）。
4、切断时间：小于一秒。
5、介质温度：-20~+180℃
6、环境温度：-20~60℃

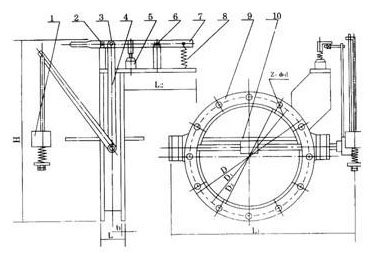

三、结构及连接尺寸（mm）

1.重锤2.手动锁固销3.锁销4.传动杆5.牵动电磁铁6.活动支点7.杠杆8.拉伸弹簧9.阀体10.阀板

DN	D	D1	D2	L	L1	L2	H	b	Z-ød
100	205	170	145	120	360	250	550	14	4-18
150	260	225	200	145	410	250	590	16	8-18
200	315	280	255	145	465	250	640	18	8-18
250	370	335	310	145	520	250	690	22	12-18
300	435	395	362	180	580	300	740	22	12-23
350	485	445	412	180	630	300	790	22	12-23
400	535	495	462	200	680	300	840	22	16-23
450	590	550	518	200	740	300	880	24	16-23
500	640	600	568	200	780	300	930	24	16-23
600	755	705	670	270	895	400	020	24	20-25
700	860	810	775	270	1010	400	1100	24	24-25
800	975	920	880	270	1125	400	1190	26	24-30
900	1075	1020	980	270	1225	400	1280	26	24-30
1000	1175	1120	1080	300	1345	500	1360	28	28-30
