电动调节阀

产品品牌：上海民达
规格型号：ZDLP电动调节阀

产品介绍

ZDLP(M)型电子式电动单座（套筒）调节阀，由低流阻直通单座阀，或低流阻套筒阀配用PSL系列智能型电动执行机构等组成。电动执行机构内有伺服放大器，不需要另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源控制运转，实现对压力、流量、温度、液位等参数的调节。该阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，应用于电力、石油、化工、冶金、轻工、教学和科研设备等行业的工业过程自动控制系统中。

一、一、阀体

形式：直通倒S铸造阀
公称通径：DN20－300mm
公称压力：PN1.6， 2.5，4.0， 6.4，10.0 MPa
连接形式：JB78－59 JB/T79.2－94凹式
材料： WCB；SS304+STL；SS316L+STL

二、规格参数

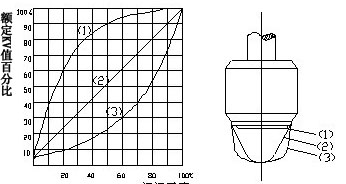

阀门开度

（1）为快开特性（2）为直线特性（3）为等百分比特性

理想流量特性

公称通经DN		20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	940	1200
额定流量系数KV	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	850	1050
行程mm		10				16		25		40			60			100
允许泄漏量Q	单座式	IV级为KV值的0.01%，按GB4213-92标准
允许泄漏量Q	套筒式	III级为KV值的0.01%，按GB4213-92标准
基本误差%		±2.5
回差%		2.0
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
可调比		50:1
