2W系列电磁阀

产品品牌：上海民达
规格型号：2W电磁阀

产品介绍

2W系列膜片式电磁阀

【特点】
采用直动式膜片结构,零压力启动，扩充了其使用领域。采用平板式膜片结构启闭，并增加了该产品的使用寿命。

产品参数

型号

2W-10

2W-15

2W-20

2W-25

2W-32

2W-40

2W-50

流量孔径

     15mm

20mm

25mm

32mm

40mm

50mm

CV值

4.8

7.6

12

24

29

48

线圈功率VA

14

14

14

50

50

50

流体粘度

                        20CST以下

工作介质

           空气、水、油

动作方式

        直动式

型式

                 常闭式 (可做常开式）

工作压力

空气0-1.0MPa; 水 0-0.8MPa；油 0-0.7MPa

******耐力

                        1.0 MPa

工作温度

                         -5~+85℃

使用电压

                       常规AC220V,DC24V (±10%),特殊电压要求可定制

本体材质

                      铜，  不锈钢

膜片材质

丁晴橡胶或三元乙炳橡胶, 氟橡胶，卫生级硅胶

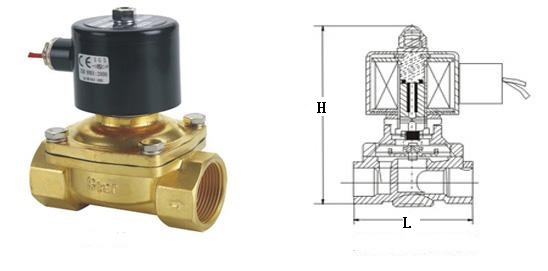

2W螺纹连接外形尺寸（mm）

型号

2W-10

2W-15

2W-20

2W-25

2W-32

2W-40

2W-50

通径

15

15

20

25

32

40

50

接管

3/8″

1/2″

3/4″

1″

1¹/4″

1¹/2″

2″

L

70

70

73

100

125

125

167

H

95

100

102

106

158

160

168

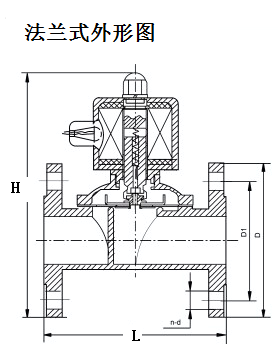

2W-F法兰式连接尺寸（mm）

型号

2W-15F

2W-20F

2W-25F

2W-32F

2W-40F

2W-50F

通径

15

20

25

32

40

50

   L

115

115

135

148

160

202

   H

145

155

166

205

218

228

   D

95

105

110

135

145

156

   D1

65

75

85

100

110

125

n-d

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

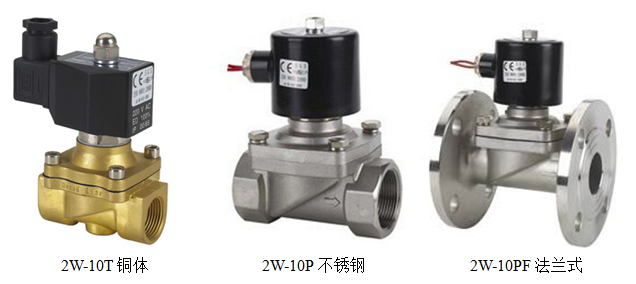

2W系列电磁阀型号说明

2W	-15	P	F	A	1	B	K
产品型号	接管/通径	阀体材质	连接方式	膜片材质	电压	线圈	阀位
	10: 3/8”	T：铜	F:法兰	A：丁晴橡胶	1:AC220V	略：普通线圈	K:常开，常闭略
	15： 1/2”	P:不锈钢	螺纹：略	B:三元乙丙橡胶	2: DC24V	A：防水线圈
	20： 3/4”			C:氟橡胶	3: AC24V	B：防爆线圈
	25： 1”			D:卫生级硅胶	4:AC110V
	32：1-1/4”				5:DC12V
	40：1-1/2”
	50： 2”
