电动通风蝶阀

产品品牌：上海民达
规格型号：D941W电动通风蝶阀

产品介绍

产品概述

D941W电动通风蝶阀、电动烟气蝶阀由角行程电动执行机构和烟气蝶阀组成，它与电动单元组合仪表配合使用。表有结构简单、口径大、重量轻、操作方便等优点。应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。
其主要特点有：
1、设计新颖、合理，重量轻。
2、操作力矩小，操作方便。
3、采用适应的材料以低、中、高不同介质温度及其腐蚀性介质等。

主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（Mpa）	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等
适用温度	气传动、电传动

主要零件材料

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

执行机构

381R系列电动执行机构:

1. 执行器设计有伺服系统，接入DC4～20mA（或DC1～5V）信号和AC220V单相电源工作。内设接线端子，接线简单方便。
2. 执行器的关键部件─控制器，采用混合集成电路，用树脂密封浇铸，外形为匣状，体积小。
3. 驱动量的反馈检测采用导电塑料电位器，分辨率＜0.4%。
4. 具备自诊断功能，当发生故障时，控制器上的指示灯会发出指示信号。
5. 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6. 用状态选择开关可以设定（正、反动作）。
7. 用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8. 调整工作零点（始点）和行程（终点）简单易行。
9. 当突然断电时，阀芯自锁。
10. 采用同步皮带传动。
11. 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能起动保护，并可反向运行取消延时保护。

Z型多回转电动装置:

1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.环境温度：-20—+70℃（特殊订货-60—+80℃）
3.相对温度：≤90%(25℃时）
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的气体混合物。（详见GB3836.1）
5.防护等级：户外型和防爆型为IP55（可订制IP67）。
6.工作制：为短时10分钟（可订制30分钟）。
大于DN300口径阀门建议采用Z型多回转电动执行器。

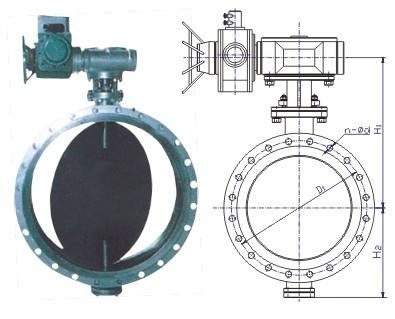

外形尺寸

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）						参考值（kg）
公称通径		结构长度（标准值）	外形尺寸（参考值）				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	800
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900
