常开式燃气紧急切断阀

产品品牌：上海民达
规格型号：ZCRB燃气紧急切断阀

产品介绍

一、产品用途
ZCR系列是新型的燃气管道工程的安全配套装置，主要应用如下：

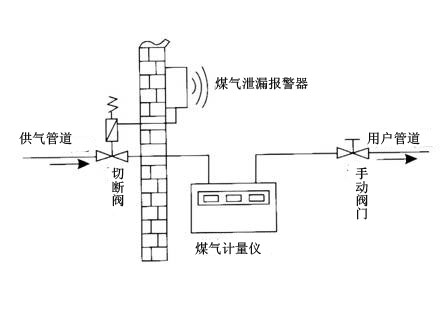

1、与可燃气体泄漏监测仪器相接。当仪器检测到可燃气体泄漏时，自动关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。
2、与热力设备的温度（或压力）安全控制器相连接。当设备内检测点的温度或压力超过设定的数值时，自动关闭供气阀门，停止燃料的供给。
3、与高层建筑的中央消防报警系统相连接。当大厦发生危情时，自动切断大厦内的燃气供应。
4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供应。
二、工作原理
燃气紧急切断阀是常开型脉冲触发式电磁阀，具有事故自锁及手动复位功能。在日常工作中处于常开状态，电磁线圈处于断开状态，不消耗电能。当事故发生时，切断阀线圈通电，触发切断阀关阀，不会重新自动打开。再接通气源时，人工重新向上提拉复位杆，听到“咔”的一声表明阀己打开，此时松开也不会切断，开启阀门，恢复供气。

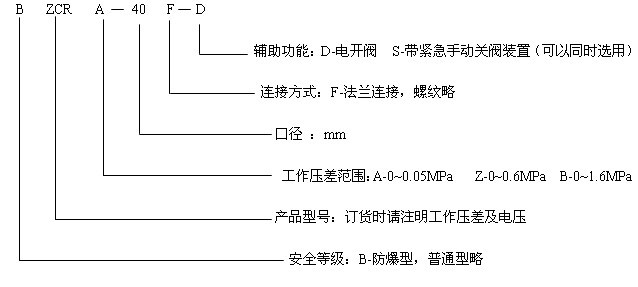

三、型号说明

         四、技术参数

结构形式

          直动式

阀体材质

            WCB，不锈钢304

公称压力

        1.6MPa

工作压差

        0-0.05MPa

工作介质

煤气、天然气、液化石油气等无腐蚀性气液体

关闭时间

小于1秒

介质温度

-15~+80℃

打开方式

手动或者电动复位

电源电压

AC220V, DC24V(特殊电压可定制)

安全等级

普通型， Ex防爆型

控制方式

不间断输出或脉冲式电磁力

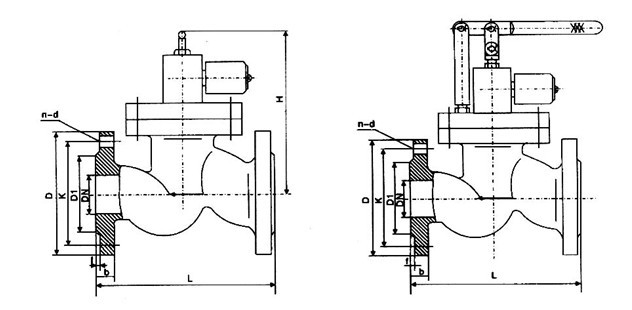

五、外形连接尺寸（mm）



   内螺纹连接尺寸

DN

G

L

H

25

1

90

130

32

1 1/4

140

150

40

1 1/2

156

170

50

2

180

190

   法兰连接尺寸

DN

D1

K

D

b

f

n-d

L

H

25

5

85

115

16

3

4-ø14

160

180

32

6

100

140

18

3

4-ø18

180

195

40

84

110

150

18

3

4-ø18

200

05

50

9

125

165

20

3

4-ø18

230

220

65

118

145

185

20

3

4-ø18

290

245

80

132

160

200

20

3

8-ø18

310

100

156

180

220

22

3

8-ø18

350

125

184

210

250

22

3

8-ø18

400

150

211

240

285

24

3

8-ø22

480

200

266

295

340

24

3

12-ø22

495

250

319

355

405

26

3

12-ø26

622

300

370

410

460

28

4

12-ø26

698

350

429

70

520

30

4

16-ø26

787

400

480

525

580

32

4

16-ø30

914

450

548

585

640

34

4

20-ø30

978

500

609

650

715

36

4

20-ø33

978

600

720

770

840

38

5

20-ø36

1295
