电动法兰球阀

产品品牌：民达

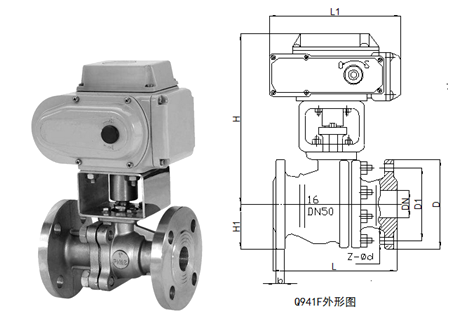

规格型号：Q941F电动法兰球阀

产品介绍

电动法兰球阀

电阀采用一体化结构，球阀与MDR电动执行机构相配，只要有直流或交流电源控制运转；还可以输入控制信号（4~20mADC或1-5VDC）来调节阀门开度，以达到控制的目的。具有体积小、轻便宜人、、配套简单、流通能力大、适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀应用于食品、、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

一、球阀的特点

1.1球阀是阀类中流阻小的一种，开关方便，只要球体转动90°就完成了全开或全关动作，实现启闭。
1.2双向密封，密封性能好。阀座一般采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生的位移并紧压在出口端的密封面上。
1.3阀杆填料采用V型密封结构，V型填料能够将填料压盖的压紧力及介质力的转化为阀杆的密封力。将传统的填料压盖改为填料压板与填料压套的两体式结构设计，填料压套与填料压板采用球形接触，填料压盖垂直，并在填料压套设置了聚四氟乙烯衬套,减小了阀门的操作力矩。

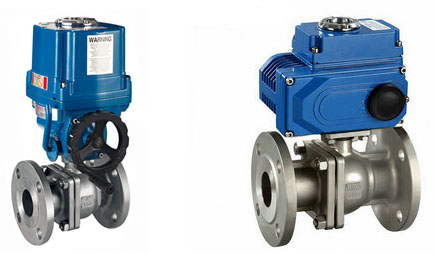

MQT电动执行器 MDR电动执行器

二：性能参数

公称通径mm		DN15-DN300
材料代号		C	P	R
主要零件	阀体	WCB	CF8M	CF3M
	球体	2Cr13硬镀铬	304	316L
	阀杆	2Cr13	SS304	1Cr18Ni12MoTi
	阀座	增强聚四氟乙烯（PTFE），对位聚苯（PPT），304+STL
	填料	聚四氟乙烯，柔性石墨
连接方式		法兰，螺纹，对夹
泄漏量		按AP1598标准测试无泄漏
适用工况	适用介质	蒸汽，水，油	硝酸类	醋酸类
	适用温度	常温型-20~150℃，高温型-28℃~+250℃
电动执行器		MDR型，MQT型（具体请参阅我公司电动执行器说明）
		电压：AC220v,AC380V,DC24V（特殊电压可定制）

三、不同开度下的流量表

公称通径（DN）	不同开度角下的Kv值
温度	10º	20º	30º	40º	50º	60º	70º	80º	90º
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
