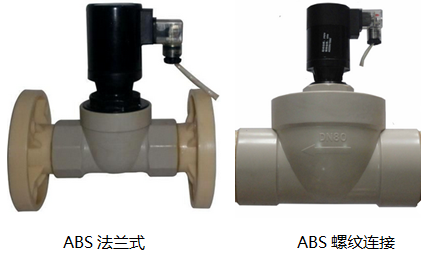

ABS化工电磁阀
一、用途及特性
ABS化工电磁阀由于启闭原理的结构设计的科学性，产品的部件均可根据不同的化学介质选用不同的高分子材料制造，同时由于它的先导孔和卸压孔是传统阀的几十倍大，复位弹簧设置在介质外，因此它具有不易堵塞、耐酸碱、抗腐蚀等优点，可适应于化学流体介质，是化工流体自动化生产设备的配套产品。 耐腐性：化学稳定性好，抗腐蚀。 耐压性：在23±2℃，连续试验压力2MPa情况下耐压一小时。 耐冲击性：在外力冲击下，材质不破裂。 内部光滑、耐候性较好。 涂上涂料还可防紫外光老化。适用温度2~80℃。
二、性能参数
项目 说明 阀体、阀芯材质 ABS 工作介质 适应于ABS材质的化学流体 （参考下表：ABS化工电磁阀——耐化学品性能简略指南） 介质温度 与ABS相适应的温度（1-80℃） 公称压力 1.0MPa 电源 AC220V DC24V AC36V AC110V 公称通径 15 20 32 40 50 65 80 螺纹接口 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3“ 额定流量系数（kv）≥ 4 6 9 13 18 30 45 70 连接方式 管螺纹连接、粘接、法兰 三、ABS化工电磁阀安装尺寸（mm）
适应于ABS材质的化学流体
（参考下表：ABS化工电磁阀——耐化学品性能简略指南）
公称通径 内螺纹连接 粘结承口内径 粘接承插长度 长×宽×高 15 1/2" 20 16 98×41×(117-128) 20 3/4" 25 16.5 103×47×(137-145) 25 1" 32 22 120×58×(151-170) 32 11/2” 40 26 130×86×(207-220) 40 11/2“ 50 31.5 145×86×(215-228) 50 2” 63 38 180×108×(232-246) 65 21/2“ 75 44 215×135×(260-280) 80 3" 90 51 255×165×(290-310) 以上尺寸数据，可能会产生变动，如有需要，请购买时向我司查询
四、ABS化工电磁阀--耐化学品性能简略指南
种类 浓度% 20℃ 60℃ 种类 浓度% 20℃ 60℃ 种类 浓度% 20℃ 60℃ 种类 浓度% 20℃ 60℃ 氢氧化钠 100 ○ ○ 乙酸 20 0 △ 高氯酸 10 × 环已酮 0~100 × ○ 30 25 △ 25 25 △ ○ 70 25 × 氢氧化钾 100 ○ ○ 乳酸 100 ○ ○ 丁烷 0~100 △ 乙醚 0~100 × 氢氧化钙 100 ○ ○ 铭酸 10 ○ △ 甲醇 0~100 25 苯 0~100 × 15 × 草酸 10 ○ ○ 氢氟酸 10 × 乙醇 100 25 ○ 甲苯 0~100 × 48 ○ 甲酸 5 ○ ○ 硫酸 30 ○ 异丙醇 100 25 ○ 汽油 100 △ 20 △ 75 50 25 × 75 × △ 硝酸 10 △ 磷酸 20 ○ 甲醛 乙醛 37 ○ ○ 煤油 100 65 ○ 20 ○ 40 ○ △ 35 △ 70 × 50 × 柠檬酸 25 ○ ◇ 盐酸 36 ◇ ◇ 40 ◇ ◇ 原油 100 ◇ ◇
甲醛
乙醛
“○”表示耐腐蚀（可以使用）， “△”表示尚耐腐蚀（一般不用，某些特定场合可谨慎使用）， “×”表示不可使用。 以上数据供参考，用户可自行查询相应的资料。
五、型号说明
型号 通径 材质 电压 动作方式 防爆 连接 其他 HD 25 A 1 K B F 三通（二通略） 化工 电磁阀 阀门 口径 A-聚四氟乙烯 B-聚丙烯PP C-聚氯乙烯PVC D-ABS 1：AC220V 2:DC24V 3:其他电压 K常开 O常闭 B防爆 隔爆型O F法兰 O螺纹 21：二进一出 12：一进一出 型号编制说明：
化工
电磁阀
阀门
口径
A-聚四氟乙烯 B-聚丙烯PP
C-聚氯乙烯PVC D-ABS
1：AC220V 2:DC24V
3:其他电压
K常开
O常闭
B防爆
隔爆型O
F法兰
O螺纹
21：二进一出
12：一进一出
例如：HD-25A1OOO21表示为：化工电磁阀DN25，材质聚四氟乙烯PTFE,220V电压，常闭隔爆型，螺纹连接，三通二进一出
