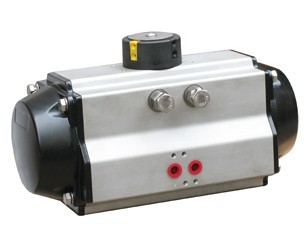

AT型气动阀门执行器

产品品牌：民达
规格型号：AT型气动阀门执行器

产品介绍

AT型气动阀门执行器

一、特点：

1．上海民达阀门制造有限公司生产的AT系列气动阀门执行器。
2．挤压的铝质缸体，内表面经细磨及硬质阳氧化处理，使用，摩擦系数低、动作。
3．活塞和端盖采用压铸铝合金，强度高、重量轻。优美紧凑、现代化的造型，多规格的系列产品使选型经济实惠。
4．活动表面均选用高质量的轴承，低磨擦、命、无噪音。
5．外部安装两个的行程调节机构，方便进行±5°全开或全关位置的调整。
6．外部结构一样的执行器有双作用式和单作用式(弹簧复位)供选择，单作用式有常闭式和常开式。
7．NAMUR标准的多功能位置指示器可视代指示，安装并输出附件。
8．改变密封件材料，可应用于高温或低温场合。
9．根据需要可提供多种角行程(例如：120°、135°、180°等)和三位式气动执行器。
10．不需要连接板，可直接安装电磁阀。

二、气源要求

1、使用清洁干燥或润滑的空气或惰性气体。只要和执行器件和润滑剂兼容的非腐蚀性气体。
2、操作介质的温度为一20°C。介质中的杂质微粒尺寸不过30u。选用时其使用介质中的杂质微粒尺寸不过5u。
3、气源压力0.3~0.8MPa
4、标准型为-20℃~+80℃
低温型为-40℃~+80℃
高温型为-20℃~+160℃
5、正常使用条件下，标准型添加润滑剂。对低温或高温的使用场合，需要用的润滑剂。

工作原理

执行器及附件功能和用途

双作用执行器：通过气源压力控制阀门的开启和关闭。

单作用执行器(弹簧复位)：当电路气路切断或故障时，自动关闭(常闭式)或自动打开(常开式)阀门。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能(可供防爆型)。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开(可供防爆型)。

限位开关(回讯器)：远距离传送阀门打开或关闭的信号(可供防爆型)。

气动阀门定位器：根据气压信号(0.2～1Bar)的大小对阀门的介质流量进行调节控制(可供防爆型)。

电气阀门定位器：根据电流信号(4～20mA)的大小对阀门的介质流量进行调节控制(可供防爆型)。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用。

气源处理三联件：包括减压器。过滤器、油雾器。对气源稳压，清洁及对连动部件起润滑作用。

手动装置：当气路电路切断或有故障时，用于手动操作阀门的启闭。
