YK43F气体减压阀

产品品牌：上海民达
规格型号：YK43F气体减压阀

产品介绍

YK43F 活塞式减压阀使用说明

一．一、概述

YK4 系列活塞式减压阀适用于工作温度≤150℃的空气，煤气，液化气，氨气，氧气等气体管路上。
本阀通过启闭件的节流，将压力降至某一需要的出口压力，并借助介质本身的能量，使阀后压力自动预定要求，以适应工况的要求。
本阀和出口的压差≥0.15MP

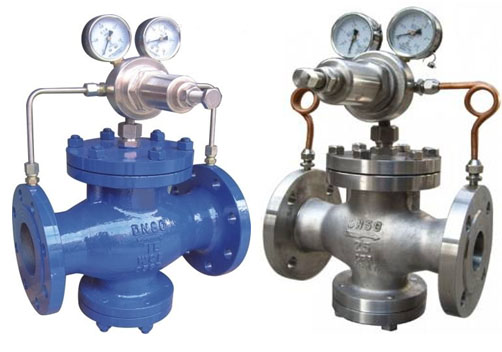

铸钢体不锈钢体

二．性能规范

型号

YK43X/F-16

YK43X/F-25

YK43X/F-40

YK43X/F-64

公称压力PN

（MPa）

1.6

2.5

4.0

6.4

强度压力PS

（MPa）

2.4

3.75

6.0

9.6

进口压力P1

(MPa)

≤1.6

≤2.5

≤4.0

≤6.4

出口压力P2

(MPa)

0.05~1.0

0.1~1.2

0.~2.5

0.1~3.5

适用介质

空气，煤气，液化气，氮气，氧气等气体

工作温度

-10~+150℃

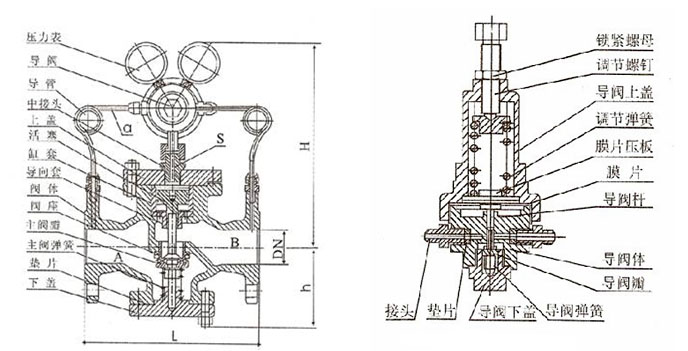

三、结构说明及工作原理

导阀

1.本阀由主阀和导阀两部分组成，主阀体下部有下盖，主阀弹簧，主阀瓣。主阀瓣由主阀弹簧支撑，使主阀出于封闭状态。主阀体上部有活塞缸套等，当活塞受介质压力后，靠缸套导向推动主阀瓣，使阀门开启；导阀有弹簧，导阀瓣，膜片等，导阀弹簧支撑导阀瓣，使导阀出于密封状态，导阀上盖内有调节弹簧，调节螺栓，便于调节所需的工作压力。

2.本阀出厂时，主阀与导阀是关闭的。使用时，顺时针方向旋转调节螺栓，顶开导阀瓣，介质由A通道入导阀腔进入S道，靠介质压力推动活塞，使主阀瓣开启，介质流向阀后，同时由B道进入膜片下腔。当阀后压力过调定压力时，推动膜片压缩调节弹簧，导阀渐渐关闭，流入活塞上部介质减少，活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭，A腔流向B腔的介质减少，阀后压力下降，阀后压力的微小变化，影响膜片和调节弹簧的平衡，使膜片上下移动，推动导阀和活塞工作，使主阀上下移动控制介质流量，所以阀后压力保持稳定。

四、流量系数（CV）

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

五、外形连接尺寸（mm）

1.6-4.0MPa连接尺寸

公称通径 DN	1.6~4.0MPa 外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

6.4-16.0MPa连接尺寸

公称通径 DN	6.4~16MPa 外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	300	100
20	180	200	310	105
25	200	220	31	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950		855	495
