Y416X减压稳压阀

产品品牌：民达
规格型号：Y416X可调式减压稳压阀

产品介绍

一、简介
Y416X可调式减压阀采用阀后压力反馈机构.工作中既减动压也减静压,水平安装,也可垂直安装,在高层建筑冷热供水系统中可以替代分区供水中的分区水箱,应用于气压罐和变频泵供水系统,Y416可调式减压阀是解决高层建筑底部供水压力过大产品。
二、工作原理

减压阀的出口压力由导阀上的调节螺栓来控制，它与导阀上的针阀协调操作，一但调定后阀后压力便保持为恒定的常数。当主阀打开后，介质流向出口的同时也通过导阀进入主阀膜片室的上腔，使主阀板开口稳定在某个值，这样阀后压力便恒定。当出口压力，介质通过压力反馈系统使主阀上腔压力，主阀的上下腔压力平衡被破坏，将阀门的开度值减小，使通过开口介质的流速、动能改变后造成压力损失，阀后压力得到。反之，当阀后压力，则主阀板开度，阀后压力。

三、主要技术参数

公称压力Mpa	1.0	1.6	2.5
壳体试验压力Mpa＊	1.5	2.4	3.75
密封试验压力Mpa	1.0	1.6	2.5
最高进口压力Mpa	1.0	1.6	2.5
出口压力范围Mpa	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差Mpa△P2P	GB12244-1989
流量特性偏差MpaP2G	GB12244-1989
渗漏量	0
工作温度	0℃-+80℃

＊：壳体试验不包括膜片、阀盖

四、主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25镀硬铬
活塞	2Cr13
O型圈	橡胶
密封圈	橡胶
膜片	夹织物橡胶
调节弹簧	60Si2Mn

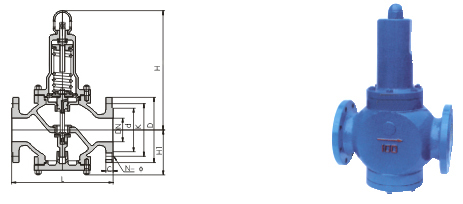

五、主要外形和连接尺寸(mm）

DN	1.6MPa							2.5MPa
DN	L	H	H1	D	D1	D2	Z-d	L	H	H1	D	D1	D2	Z-d
20	160	220	85	105	75	58	4-ø14	160	230	85	105	75	58	4-ø14
25	180	245	100	115	85	68	4-ø14	180	265	100	115	85	68	4-ø14
32	200	245	100	135	100	78	4-ø18	200	265	100	135	100	78	4-ø18
40	220	260	105	145	110	88	4-ø18	220	280	105	145	110	88	4-ø18
50	250	260	105	160	125	102	4-ø18	250	280	105	160	125	102	4-ø18
65	280	260	105	185	145	122	4-ø18	280	280	105	180	145	122	4-ø18
80	310	380	160	195	160	133	8-ø18	310	410	160	195	160	133	8-ø18
100	350	380	160	215	180	158	8-ø18	350	410	160	215	180	158	8-ø22
125	400	500	200	245	210	184	8-ø18
150	450	500	200	260	240	212	8-ø22
200	550	650	260	335	295	268	12-ø22
