电动三通调节阀

产品品牌：上海民达
规格型号：ZDSF(H) 配PSL执行器分（合）流阀/ZRSF(H)配3810执行器分（合）流阀

产品介绍

产品概述

ZRSF(H)电动三通分(合)流调节阀采用双阀芯上下导向结构，配用电动执行机构机构，阀体为三通结构，即一进两出（分流型），两进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，不同工矿的使用要求。该阀体具有结构紧凑、重量轻、动作敏、压降损失小、阀容量大、流量特性和维修方便等优点。可用于不同的工作条件，适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等有PN1.6、4.0 6.4；阀体口径范围DN20-DN300；适用流体温度-150℃-+560℃范围内多种档次；泄露等氛分为Ⅳ、Ⅴ、Ⅵ；流量特性有直线、等百分比。多种规格可供选择。

主零件材料及结构图

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套	WCB	CF8	CF8M	CF3M
5	阀盖	WCB	CF8	CF8M	CF3M
6	阀杆	304	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 (KV)	合流	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1280
额定流量系数 (KV)	分流							85	135	210	340	535	800	1280
额定行程L（mm）		16		25			40			60			100
公称压力PN（MPa）		1.6 2.5 4.0 6.4 10.0
执行机构型号	PSL	PSL201		PSL202		PSL204		PSL208			PSL312		PSL320
执行机构型号	3810L	381LSA-08		381LSA-20		381LSB-30		381LSB-50			381LSC-65		381LSC-160
固有流量特性		直线、等百分比
固有可调比		30：1
工作温度t（℃）		普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450
输入信号		0-10mADC、4-20mADC、220VAC（开关信号）
电源电压		220VAC 50Hz

电动执行机构

1、电动执行机构主要性能参数

型号		额定输出力N		速度mm/s		技术参数
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

2、主要性能指标

项目			指标值
基本误差％			配3810L±2.5；带定位器 ±1.0
回差％			配381L ±2.0；配PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
	电开	终点	±2.5
	电关	始点	±2.5
	电关	终点	±2.5
可调范围			50：1
额定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV级小于阀的额定容量×10-4

3、、允许压差

公称通径(mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配381L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

注:实际配置需根据具体工艺参数。如果允许压差一清楚或工作压差出列表范围，请与我们联系，采取适当方法可解决。

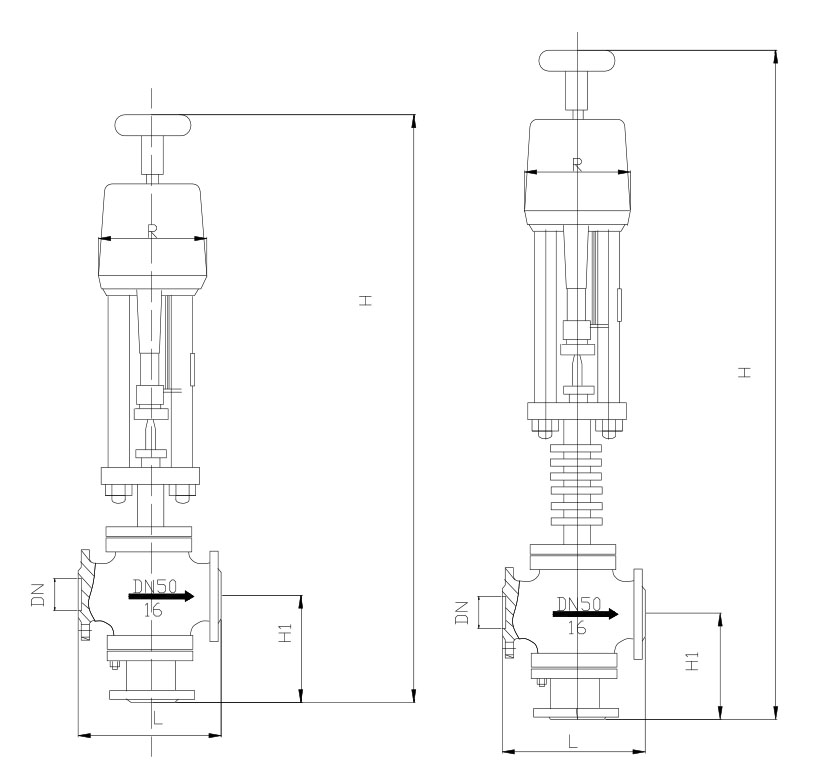

主要外型尺寸

常温型散热型

公称通径（DN）		20	25	32	40	50		65	80	100	125	150		200	250	300
结构长度（L）	PN16/25	180	185	200	220	250		275	305	350	410	450		550	670	770
	PN40	185	190	210	230	255		285	310	355	425	460		560	690	795
	PN64	190	200	220	240	265		295	320	370	440	475		570	752	819
常温型（H）	PN16/25	535	553	556	698	703		959	969	981	1061	1076		1109	1361	1458
	PN40	540	558	561	703	708		964	974	986	1066	1081		1114	1366	1463
	PN64	545	563	566	708	713		969	979	991	1071	1086		1119	1371	1468
高温型（H）	PN16/25	735	753	756	898	903		1209	1219	1231	1381	1396		1429	1711	1808
	PN40	745	763	766	908	913		1219	1229	1241	1391	1406		1439	1721	1818
	PN64	755	773	776	918	923		1229	1239	1251	1401	1416		1449	1731	1828
H1	PN16/25	95	117	120	139	144		188	208	220	268	278		320	441	465
	PN40	100	122	125	144	149		193	213	225	273	283		325	446	470
	PN64	105	127	130	149	154		198	218	230	278	288		330	451	475
H2		87			90
D		225					257						310
压力等级		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
执行机构		PSL系列、3810系列、DKJ或DKZ系列等
