蒸汽电磁阀-上海民达阀门制造有限公司

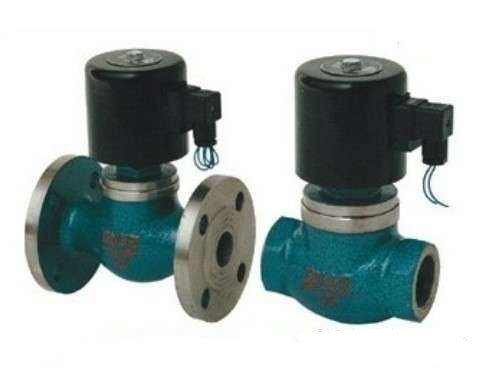

蒸汽电磁阀

产品品牌：上海民达
规格型号：ZQDF蒸汽电磁阀

产品介绍

产品介绍：
ZQDF系列蒸汽电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中温度、流量、压力等参数进行自动调节或远程控制。

一、概述　
ZQDF蒸汽电磁阀可用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

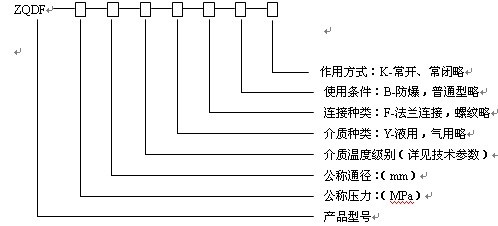

二、型号说明

三、技术参数

型号参数	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公称压力（MPa）	1.6
工作压差（Mpa）	DN15-50		0~1.6
工作压差（Mpa）	DN65-100		0.05~1.6
介质种类	煤气、空气等	饱和蒸汽	过热蒸汽或高温气体	水油液体	热水	高温水、油
介质温度℃（mm）	≦60	≦180	≤220	≤60	≤180	≤220
使用电压	AC220Vqiyu其余规格可作订货
使用寿命	按JB/T7352-92规定
泄漏量（ml/min）	按JB/T7352-92·F规定
功耗（VA）	50

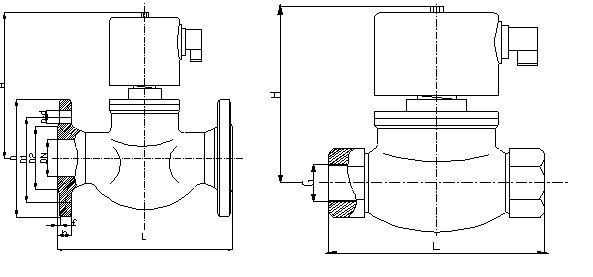

四、外形尺寸（mm）

公称通径（DN）	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	180	150	105	75	56	16	2	4 -Φ14
25	153	110	1	195	160	115	85	65	16	3	4 -Φ14
32	176	120	1¹/₄	205	180	140	100	76	18	3	4 -Φ18
40	176	140	1¹/₂	220	200	150	110	84	18	3	4 -Φ18
50	192	162	2	235	230	165	125	99	20	3	4 - Φ18
65				250	290	185	145	118	20	3	4 -Φ18
80				260	310	200	160	132	20	3	8 -Φ18
100				290	350	220	180	156	22	3	8 -Φ18
125				365	400	250	210	184	22	3	8 -Φ18
150				400	480	285	240	211	24	3	8-Φ22
