Y42AX弹簧活塞式减压阀

产品品牌：民达
规格型号：Y42AX弹簧活塞式减压阀

产品介绍

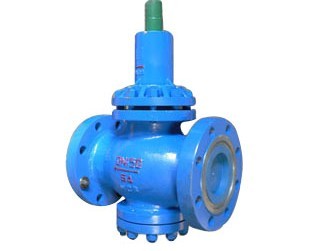

Y42AX弹簧活塞式减压阀

本产品主要用于煤矿井下水管路，起减压稳压作用。

公称压力：1.0-6.4MPa

公称通径：DN15-500

介质温度：-10-+90℃

一、弹簧活塞式减压阀产品概述:
Y42AX型弹簧活塞式减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

本产品主要用于煤矿井下水管路，起减压稳压作用。

本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

二、弹簧活塞式减压阀主要技术参数和性能指标

公称压力(MPa)	1.0	1.6	2.5	4.0	6.4
壳体试验压力(MPa)*	1.5	2.4	3.75	6.0	9.6
密封试验压力(MPa)	1.0	1.6	2.5	4.0	6.4
进口压力(MPa)	1.0	1.6	2.5	4.0	6.4
出口压力范围(MPa)	0.2-0.8	0.2-1.0	0.4-1.6	0.3-3.2	0.5-4.0
压力特性偏差(MPa)△P2P	GB12244-1989
流量特性偏差(MPa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-90℃

三、弹簧活塞式减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

四、弹簧活塞式减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

五、弹簧活塞式减压阀外形尺寸（单位：mm）

公称通径DN	外形尺寸
公称通径DN	L	H2	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465
