ZJHP气动薄膜单座调节阀

产品品牌：民达
规格型号：ZJHP气动薄膜单座调节阀

产品介绍

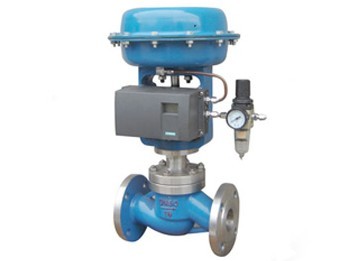

ZJHP气动薄膜单座调节阀

ZJHP系列气动薄膜单座调节阀采用顶导向结构，配用多弹簧执行机构，流道呈S流线型。具有结构紧凑、重量轻、动作敏、压降损失小、阀容量大、流量特性、维护方便等优点，可用于苛刻的工作条件，适用于允许泄漏量小、阀前后压差不大的工作场合。

本产品有标准型、散热型、低温型、调节切断型、波纹管密封型、夹套保温型。

公称压力等级有PN(MPa)1.6、4.0、6.4、 10.0；

阀体口径范围DN20~300mm；

适用流体温度由-200~+560℃范围内多种档次；

  泄漏量标准有Ⅳ级、Ⅵ级；流量特性有直线、等百分比。
主要零件常用材料
  阀体、阀盖：ZG230~450、ZG1Cr18Ni9Ti、
  阀芯、阀座：1Cr18Ni9Ti、1Cr18Ni9Ti +PTFE、1Cr18Ni9Ti +司钛莱合金堆焊
  填料：PTFE、石墨
  波纹管：1Cr18Ni9Ti
  垫片：石墨缠绕垫片(V6590)、F4
  膜盖：A3
  波纹膜片：夹增加涤纶织物丁腈橡胶
  弹簧：60Si2Mn
  阀杆、推杆：1Cr18Ni9Ti、2Cr13
注：具体材质组合及要求可供其它材料请。
本系列调节阀采用模块化设计，可采用不同组合、配用附件。
类型
  ZJHP标准型工作温度-20~+160℃，泄漏量标准有Ⅳ级；
ZJHP-G阀盖增设散热片可用于介质温度-60~+450℃；
  ZJHP-V型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏；
  ZJHP-D长颈阀盖结构加波纹管密封可用于-196℃的深冷场合。
ZJHP-Q型软密封结构阀芯达Ⅵ级泄漏标准（微气泡级）；
  ZJHP-J型夹套保温调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合；
  ZJHP-F衬塑型单座调节阀与流体接触部位衬有F46，填料部位采用聚四氟乙烯波纹管密封，适用于强腐蚀介质的自动控制。

阀芯、阀座堆焊司钛莱合金，适用于高温、深冷及其他苛刻的工况；
作用方式
气关式（FO）
当气源故障时，执行机构弹簧将阀打开
气开式（FC）
当气源故障时，执行机构弹簧将阀关闭

流量特性图

主要技术参数

公称通径DN（mm）		20				25	32		40	50	65		80	100	125		150	200
		(10)	(12)	(15)	(20)
额定流量系数 KV	直线	1.8	2.8	4.4	6.9	11	17.6		27.5	44	69		110	176	275		440	690
	等百分比	1.6	2.5	4.0	6.3	10	16		25	40	63		100	160	250		400	630
额定行程L（mm）		16						25				40				60
膜片有效面积Ae（cm2）		280						400				600				1000
信号范围Pr(KPa)		20~100、40~200
气源压力Ps(MPa)		0.14~0.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量		硬阀座：IV级（10^-4阀额定容量）软阀座：VI级
公称压力PN（MPa）		1.0、1.6、4.0、6.4
工作温度t（℃）	常温型	-20~200、-40~240、-60~250
	散热型	-40~450、-60~450
	高温型	450~560
	低温型	-60~-100、-100~-200、-200~-250

ZJHP气动单座调节阀外形尺寸（mm）

DN	L			H		H1				质量(kg)		φA
DN	PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52		65	19	23	285
25	185	197	210	410	560	50	57		70	20	24
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580

注：表中尺寸为不带标准附件数据。另由于产品改进参数可能有变化，请咨询公司部门索取数据。
法兰连接尺寸
本产品的法兰连接尺寸符合国家标准GB9115.7－88、GB9115.9－88、
PN64符合79－59。此连接尺寸与老产品的采用的78－59《铸铁法兰》,79－59《铸铁法兰》中的连接尺寸基本,可以套用,安装时不影响和老产品的换。
