电动单座（套筒）调节阀

产品品牌：上海民达
规格型号：ZRLP(M）电动单座（套筒）调节阀

产品介绍

ZRLP(M)型电子式电动单座(套筒)调节阀，由低流阻直通单座阀，或低流阻套筒阀配用3810L调节型或3410L开关型系列执行机构等组成。

电动执行机构内有伺服放大器，不需要另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源控制运转，实现对压力、流量、温度、液位等参数的调节。该阀具有体积小，重量轻、连线简单、流量大等特点，应用于电力、石油、化工、冶金、轻工、教学和科研设备等行业的工业过程自动控制系统。

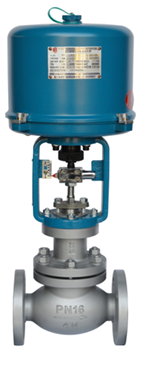

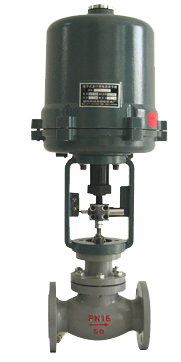

普通型防爆型

一、阀体

形式：直通倒S铸造阀

公称通径：DN20－300mm

公称压力：PN1.6 , 4.0 , 6.4MPa

连接形式：JB78－59 JB/T79.2－94凹式

材料：ZG230—450 ZG1Gr18Ni9Ti

ZG0Cr18Ni12M02Ti

二、上阀盖

常温型：-20℃－+200℃

散热型：-40℃―+450℃

压盖形式：螺栓压紧式

填料：V型聚四氟乙烯，柔性石墨，不锈钢波纹管。

三、阀内组件

阀芯形式：上导向单座柱塞式阀芯，上导向单座套筒柱塞式阀芯

流量特性：等百分比特性，直线特性和快开特性

材料：1Cr18Ni9Ti OCr18Ni12Mo2Ti

四、执行机构

型号:普通选3810LS电子式直行程执行机构，防爆型选用3810LX型，

电动执行器技术参数：请参阅电动执行机构及阀门定位器说明书.

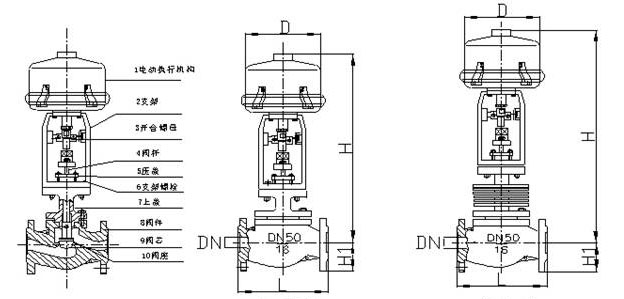

五．外形尺寸（单位mm）

常温型散热型

公称通径 DN	L			H		H1				D (mm)	重量（kg）
公称通径 DN	1.6 (MPa)	4.0 (MPa)	6.4 (MPa)	常温型	散热型	PN0.6 (MPa)	PN1.6 (MPa)	PN4.0 (MPa)	PN6.4 (MPa)	D (mm)	1.6 (MPa)
15	120	120	120		/	31	31	31		225	12
20	181	194	206	501	651	45	52	52	65	225	23
25	184	197	210	513	663	50	57.5	57.5	70	225	24
40	222	235	251	650	815	65	75	75	85	225	39
50	254	267	286	652	822	70	82	82	90	225	44
65	276	292	311	770	950	80	92	92	102	225	64
80	298	317	337	782	967	95	100	100	107	225	76
100	352	368	394	800	1010	105	110	117	125	310	97
150	451	473	508	1080	1340	132	142	150	172	310	203
200	600	610	650	1125	1385	160	170	187	207	310	264
250	650	670	690	1345	1625	187	202	225	235	310	418
300	740	770	800	1365	1645	220	230	257	265	310	618

六、ZRSP/M规格参数表

阀门开度

（1）为快开特性（2）为直线特性（3）为等百分比特性

理想流量特性

公称通经DN		20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	940	1200
额定流量系数KV	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	850	1050
行程mm		10				16		25		40			60			100
允许泄漏量Q	单座式	IV级为KV值的0.01%，按GB4213-92标准
允许泄漏量Q	套筒式	III级为KV值的0.01%，按GB4213-92标准
基本误差%		±2.5
回差%		2.0
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
可调比		50:1

七、允许压差

通径（mm）		20				25	40		50	65		80	100	150		200	250	300
阀座直径		10	12	15	20	25	32	40	50		65	80	100	125	150	200	250	300
执行机构		允许压差ΔP（MPa）
381LSA- 20	单座	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
381LSA- 20	套筒					6.4	6.4	6.4	5.10
381LSB- 50	单座						4.79	3.06	1.96		1.16	0.76	0.49
381LSB- 50	套筒										6.4	6.4	6.25
381LSC- 65	单座										1.51	0.99	0.64	0.41	0.28
381LSC- 65	套筒													6.4	4.23	3.23
381LSC- 99	单座													0.63	0.44	0.25
381LSC- 99	套筒																3.31	2.07
381LSC- 160	单座																0.30	0.20
381LSC- 160	套筒																6.00	4.00

八、型号编制说明

Z	D	L	P	16	C	G
自控阀门	执行机构类型	位移特征：	结构形式：	公称压力：	阀体材质：	温度类型：
	D：PS系列	L:表示直行程	P：表示单座	16：1.6MPa	C：表示碳钢	G：表示中温常温省略
	R：表示3810系列	R:表示角行程	M：表示套筒	40：4.0MPa	P:304不锈钢	G：表示中温常温省略
	H：表示DKZ系列			64：6.4MPa	P:304不锈钢
	C：表示其它系列				R:316L不锈钢
