Z型多回转阀门电动装置

产品品牌：上海民达
规格型号：Z型多回转阀门电动装置

产品介绍

执行器概述

多回转电动阀门电动装置，通称为Z型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的的驱动装置。他们具有功能全、性能、控制系统、体积小、重量轻、使用维护方便等特点。用于电力、冶金、石油、化工、造纸、污水处理等部门。
按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为整体调节型。
按输出作用力分：有转矩型和推力型。
本产品的性能符合/T8528-1997《普通型阀门电动装置条件》的规定。爆型的性能符合GB36.1-2000《性环境用爆电气设备通用要求》，GB36.2-2000《性环境用爆电气设备隔爆型电气设备“d”》及/T8529-1997《隔爆型阀门电动装置条件》的规定。并经国家爆电器产品质量监督检验测试检定，取得了爆合格证。

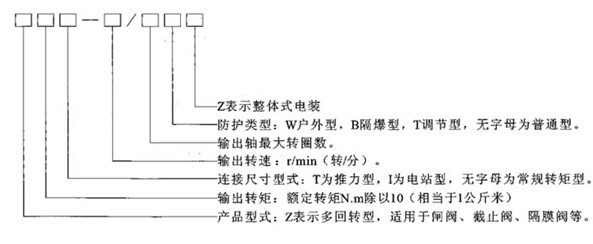

型号示例

1.Z30I-18/50W表示输入转矩300N.m（30Kgf.m），电站型接口，输出转速18r/min （18转/每分），******转圈数50，户外型。

2.Z45T-24/120B表示输入转矩450N.m（45Kgf.m），推力型接口，输出转速24r/min （24转/每分），******转圈数120，隔爆型。

3.Z120-24/80TZ表示输入转矩1200N.m（120Kgf.m），输出转速24r/min （24转/每分），******转圈数80，整体调节型。

工作环境和特点

1.电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。

2.环境湿度：-20~+60℃（特殊订货-60~+80℃）。

3.相对湿度：≤90%（25℃时）。

4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品由dI和都dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

5.防护等级：IP44~IP68

主要技术参数

型号规格	额定转矩（N.m）	公称推力（KN）	****阀杆直径（mm）**	****转圈数（圈）**	手动速比	输出转矩（r/min）	电机
型号规格	额定转矩（N.m）	公称推力（KN）	****阀杆直径（mm）**	****转圈数（圈）**	手动速比	输出转矩（r/min）	型号	功率（kw）	电流（A）
Z5	50	20	28	80	1：1	12	YDF112	0.12	0.7
Z10	100	40	28	80	1：1	24	YDF212	0.25	1.3
Z10	100	40	28	80	1：1	36	YDF221	0.37	1.6
Z15	150	40	28	80	1：1	24	YDF222	0.37	1.6
Z15	150	40	28	80	1：1	36	YDF222	0.55	2.4
Z20	200	100	40	80	1：1	18	YDF221	0.37	1.6
Z30	300	100	40	80	1：1	18	YDF222	0.55	2.4
Z45	450	150	48	120	1：1	24	YDF311	1.1	3.4
Z45	450	150	48	120	20：1	36	YDF312	1.5	4.5
Z60	600	150	48	120	1：1	24	YDF312	1.5	4.5
Z60	600	150	48	120	20：1	36	YDF321	2.2	6.5
Z90	900	200	60	120	1：1	24	YDF321	2.2	6.5
Z90	900	200	60	120	25：1	36	YDF322	3	9
Z120	1200	200	60	120	1：1	24	YDF322	3	9
Z120	1200	200	60	120	25：1	24	YDF322	3	9
Z180	1800	325	70	150	25：1	24	YDF411	4	11
Z180	1800	325	70	150	25：1	36	YDF412	5.5	14
Z250	2500	325	70	150	25：1	24	YDF412	5.5	14
Z350	3500	700	78	120	25：1	18	YDF421	7.5	19
Z500	5000	700	78	120	25：1	18	YDF422	10	26
